Gdy z reduktora wychodzi gaz pod właściwym ciśnieniem, a mimo to przepływ jest zbyt duży, zbyt mały albo trudny do ustawienia, zwykle potrzebna jest dodatkowa, precyzyjna regulacja. Zawór iglicowy pozwala dozować medium małymi krokami, dlatego spotyka się go przy instalacjach z CO2, gazami technicznymi, sprężonym powietrzem i niektórymi urządzeniami używanymi przy domowej produkcji napojów. Wyjaśniam, za co dokładnie odpowiada, czym różni się od regulacji ciśnienia i jak korzystać z niego bez typowych błędów.
Najważniejsze informacje o działaniu zaworu iglicowego
- Precyzyjnie ogranicza przepływ gazu lub cieczy przez mały otwór.
- Nie zastępuje regulatora ciśnienia i nie ustawia samodzielnie ciśnienia wyjściowego.
- Dzięki stożkowemu trzpieniowi pozwala na łagodną regulację, lepszą niż zwykły zawór kulowy.
- W instalacji z CO2 pomaga dozować gaz, ale nie zapewnia poprawnego nasycenia bez właściwego ciśnienia i temperatury.
- Nie powinien być na siłę dokręcany, bo można uszkodzić gniazdo lub trzpień.

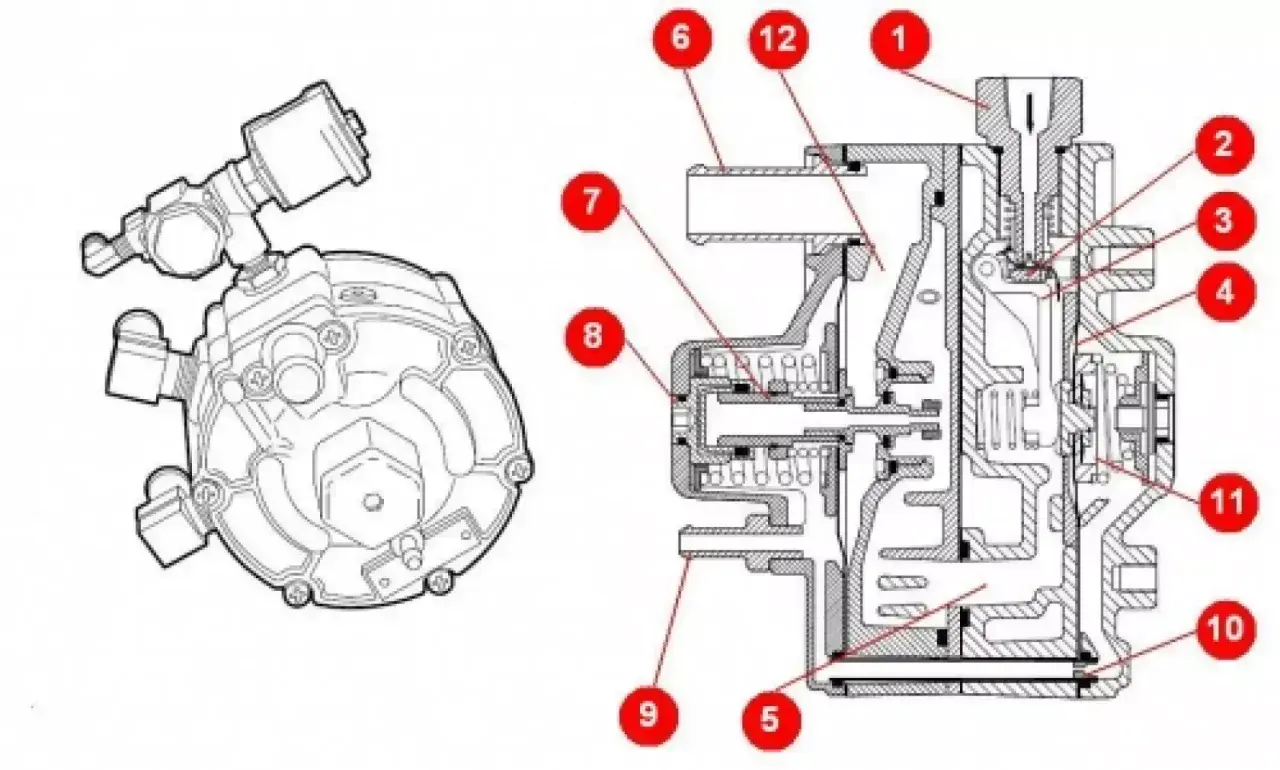

Za co odpowiada zawór iglicowy w reduktorze
Najprościej mówiąc, zawór iglicowy w reduktorze służy do precyzyjnego ograniczania i dozowania przepływu. W jego środku znajduje się cienki, stożkowo zakończony trzpień, nazywany iglicą. Podczas obracania pokrętła iglica wsuwa się w gniazdo albo się z niego wysuwa, zmieniając wielkość szczeliny, przez którą przechodzi medium.
To ważne rozróżnienie. Reduktor obniża ciśnienie z butli do ustalonego poziomu, natomiast zawór iglicowy reguluje, ile gazu lub cieczy faktycznie przepłynie dalej. Przymknięcie zaworu może zmniejszyć przepływ, ale nie oznacza automatycznie, że ciśnienie na manometrze zostanie ustawione na konkretną wartość.
Co dzieje się podczas regulacji
| Położenie iglicy | Przepływ | Praktyczny efekt |
|---|---|---|
| Iglica mocno wysunięta | Duży | Medium przechodzi z mniejszym oporem. |
| Iglica częściowo wsunięta | Ograniczony | Można dokładniej ustawić dozowanie. |
| Iglica dosunięta do gniazda | Bardzo mały lub zerowy | Przepływ zostaje odcięty, ale nie każdy model jest przeznaczony do funkcji zaworu głównego. |
Właśnie dlatego taki element dobrze sprawdza się tam, gdzie liczy się powtarzalność i spokojna korekta ustawienia. Przy fermentacji, nasycaniu napoju dwutlenkiem węgla albo zasilaniu niewielkiego palnika różnica między przepływem odpowiednim a zbyt dużym może być niewielka, a zawór kulowy często reaguje zbyt gwałtownie.
Regulacja przepływu a regulacja ciśnienia
Najczęstsze nieporozumienie polega na traktowaniu pokrętła zaworu iglicowego jak pokrętła reduktora. Regulacja ciśnienia odbywa się zwykle przez zmianę napięcia sprężyny i pracę membrany lub tłoka w reduktorze. Zawór iglicowy działa dalej, na przewodzie wyjściowym, i tworzy regulowane przewężenie.
Można to porównać do zbiornika z wodą i kranu. Reduktor pilnuje warunków po stronie instalacji, a zawór iglicowy przypomina kran, którym ograniczamy ilość przepływającej wody. Samo przymknięcie kranu nie zmienia właściwości źródła, tylko utrudnia przepływ.
Przeczytaj również: Ile ml ma butelka wina? Sprawdź standardowe pojemności
Jak rozpoznać, który element regulujesz
- Jeśli pokrętło jest połączone z mechanizmem membrany i obok znajduje się manometr wyjściowy, najczęściej służy do ustawiania ciśnienia.
- Jeśli ma cienki trzpień, drobny gwint i znajduje się przy króćcu wyjściowym, zwykle odpowiada za dozowanie przepływu.
- Jeżeli urządzenie ma tylko jeden element regulacyjny, trzeba sprawdzić instrukcję, bo producenci stosują różne konstrukcje.
W praktyce najpierw ustawiam właściwe ciśnienie reduktora zgodnie z przeznaczeniem instalacji, a dopiero później delikatnie koryguję przepływ zaworem iglicowym. Odwrotna kolejność często prowadzi do kręcenia pokrętłami bez zrozumienia, który parametr rzeczywiście się zmienia.
Gdzie takie rozwiązanie przydaje się najbardziej
Zawór iglicowy ma sens przede wszystkim wtedy, gdy przepływ powinien być mały, stabilny i łatwy do powtórzenia. W domowym sprzęcie można spotkać go przy reduktorach do CO2, instalacjach dozujących oraz niektórych układach pneumatycznych. Zastosowanie zależy jednak od materiału zaworu, rodzaju uszczelek i maksymalnego ciśnienia roboczego.
| Zastosowanie | Co reguluje zawór | Na co uważać |
|---|---|---|
| Nasycanie napoju CO2 | Ilość gazu kierowanego do przewodu lub zbiornika | Nie zastępuje kontroli ciśnienia, temperatury i szczelności. |
| Dozowanie gazu osłonowego | Spokojny, ograniczony przepływ gazu | Trzeba dobrać zawór do konkretnego gazu i przyłącza. |
| Mała instalacja pneumatyczna | Prędkość ruchu siłownika albo ilość powietrza | Nie każdy model działa tak samo w obu kierunkach przepływu. |
| Układ laboratoryjny lub procesowy | Bardzo dokładne dozowanie medium | Liczą się materiał wykonania, zakres regulacji i kompatybilność chemiczna. |
Przy domowych alkoholach zawór może pomóc w pracy z CO2, ale nie poprawi sam z siebie jakości fermentacji ani nie zastąpi higieny. Największą różnicę robi właściwe ustawienie całego układu, a nie samo dokupienie precyzyjnego pokrętła.
Jak ustawić zawór iglicowy bez szarpania przepływem
Regulacja jest prosta, pod warunkiem że nie próbuje się zrobić jej gwałtownie. Ja zaczynam od ustawienia zaworu prawie zamkniętego, uruchamiam dopływ zgodnie z instrukcją reduktora, a potem otwieram pokrętło małymi ruchami. Przy drobnych zaworach nawet niewielki obrót może wyraźnie zmienić przepływ.
- Sprawdź, czy zawór, uszczelki i przewody są przeznaczone do używanego gazu lub cieczy.
- Upewnij się, że reduktor ma odpowiednie przyłącze i dopuszczalne ciśnienie robocze.
- Otwórz źródło medium powoli, zgodnie z instrukcją konkretnego urządzenia.
- Ustaw ciśnienie reduktorem, obserwując właściwy manometr.
- Reguluj zaworem iglicowym stopniowo, aż uzyskasz potrzebny przepływ.
- Po ustawieniu sprawdź połączenia preparatem do wykrywania nieszczelności.
Do kontroli szczelności nie używam płomienia i nie polecam tego rozwiązania nikomu. Test pianą lub specjalnym płynem jest bezpieczniejszy, a przy instalacjach z CO2 trzeba dodatkowo zadbać o wentylację, ponieważ wysokie stężenie tego gazu może wypierać tlen.
Nie dokręcaj pokrętła z dużą siłą. Zawór iglicowy ma regulować przepływ dzięki dokładnej geometrii trzpienia i gniazda, a nie przez mechaniczne „dobijanie”. Jeśli po zamknięciu nadal wyraźnie przepuszcza medium, przyczyną może być zużyte gniazdo, zabrudzenie albo uszkodzona uszczelka.
Najczęstsze błędy przy korzystaniu z małego zaworu
| Objaw | Prawdopodobna przyczyna | Lepsze rozwiązanie |
|---|---|---|
| Przepływ gwałtownie rośnie po lekkim obrocie | Zawór ma zbyt duży zakres dla danego zastosowania albo jest otwierany za szybko. | Reguluj wolniej i dobierz model o mniejszym przepływie nominalnym. |
| Ciśnienie spada po otwarciu zaworu | Źle dobrany reduktor, zbyt mała wydajność albo duży pobór medium. | Sprawdź parametry reduktora, zamiast kompensować problem samym zaworem. |
| Zawór nie zamyka przepływu | Zabrudzenie lub uszkodzenie gniazda. | Odłącz instalację, usuń przyczynę zgodnie z instrukcją lub wymień element. |
| Połączenie powoli puszcza gaz | Niewłaściwy gwint, uszczelnienie albo niedokręcone złącze. | Nie dokręcaj bez końca. Sprawdź typ przyłącza i stan uszczelki. |
Nie traktowałbym zaworu iglicowego jako zamiennika zaworu odcinającego. Jeśli instalacja ma być bezpiecznie wyłączana, powinna mieć osobny zawór główny, przystosowany do danego medium i ciśnienia. Zawór precyzyjny służy do dozowania, a nie do zastępowania wszystkich elementów armatury.
Zawór iglicowy czy kulowy
Oba rozwiązania mogą ograniczać przepływ, ale robią to w zupełnie inny sposób. Zawór kulowy najlepiej sprawdza się jako element szybko otwierany lub zamykany. Zawór iglicowy wybieram wtedy, gdy chcę ustawić konkretny, niewielki przepływ i później odtworzyć go bez dużych skoków.
| Cecha | Zawór iglicowy | Zawór kulowy |
|---|---|---|
| Dokładność dozowania | Wysoka | Niska przy małych przepływach |
| Szybkie odcięcie | Zwykle mniej wygodne | Bardzo dobre |
| Odporność na błędy regulacji | Wymaga delikatnej obsługi | Prostszy w codziennym użyciu |
| Typowe zastosowanie | Precyzyjne dozowanie | Otwarcie, zamknięcie i izolowanie przewodu |
Moja praktyczna zasada jest prosta. Do ustawiania przepływu wybierz iglicowy, do szybkiego odcinania wybierz kulowy, a w większej instalacji często najlepiej zastosować oba elementy jednocześnie. Dzięki temu precyzyjna regulacja nie musi pełnić funkcji awaryjnego zamknięcia.
Mały element, który nie naprawi źle dobranego reduktora
Zawór iglicowy daje kontrolę nad przepływem, lecz jego skuteczność zależy od całego układu. Jeśli reduktor jest niezgodny z gazem, przewód ma za małą średnicę albo połączenie jest nieszczelne, samo precyzyjne pokrętło nie rozwiąże problemu.
Najkrótsza odpowiedź brzmi więc tak: zawór iglicowy służy do dokładnego dozowania przepływu za reduktorem. Nie ustawia ciśnienia butli i nie zastępuje zaworu odcinającego, ale w dobrze dobranej instalacji pozwala spokojnie, powtarzalnie i bez szarpania sterować ilością medium.
